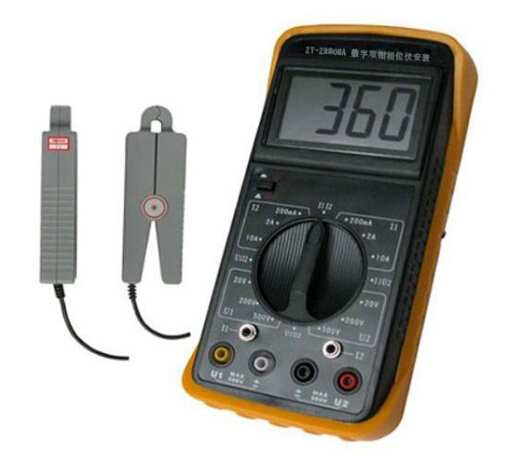

该数字双钳相位伏安是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。数字双钳相位伏安表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
    数字双钳相位伏安表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

产品别称

    相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表

1、耐压
   电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两
   电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验
2、绝缘电阻
   数字双钳相位伏安表线路与外壳之间、两电压输入端之间：≥10MΩ

一、基本误差
    1、参比工作条件
      (1)环境温度：(23±5)℃
      (2)环境湿度：(45～75)% RH
      (3)被测信号波形：正弦波、β=0.02
      (4)被测信号频率：(50±0.2)Hz
      (5)被测载流导线在钳口中的位置：任意
      (6)测量相位时被测信号幅值范围：100～220V、0.5A～1.5
      (7)外参比频率电磁场干扰：应避免
    2、基本误差极限
      (1)交流电压

 输入阻抗：各量限均为2MΩ
      (2) 交流电流

表2：交流电流测量误差

      (3) 相位
      U-U、U-I、I-I

      测U1-U2相位时电压输入回路阻抗：40KΩ
二、工作误差
    1、额定工作条件
      (1) 环境温度：(0～40)℃
      (2) 环境湿度：(20～80)% RH
      (3) 被测信号波形：正弦波、β=0.05
      (4) 被测信号频率：(50±0.5)Hz
      (5) 被测载流导线在钳口中的位置：任意
      (6) 测量相位时被测信号幅值范围
          测U1-U2相位时：30V～500V
          测I1-I2 相位时：10mA～10.00A
          测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
      (7) 外参比频率电磁场干扰：应避免
    2、额定工作误差极限
       在1所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍
三、其它技术特性
    1、显示位数：三位半
    2、采样速率：3次/秒
    3、电源：单个9V迭层电池、电源电流小于5mA
    4、外形尺寸
       表壳尺寸：192×95×55mm³
       钳壳尺寸：140×42×20mm³
       钳口尺寸：Φ7mm×9mm
    5、重量
       表体：280g
       测量钳：2×200g
    6、储存条件
       温度：－10℃～50℃
